產品中心Products Center

產品詳情

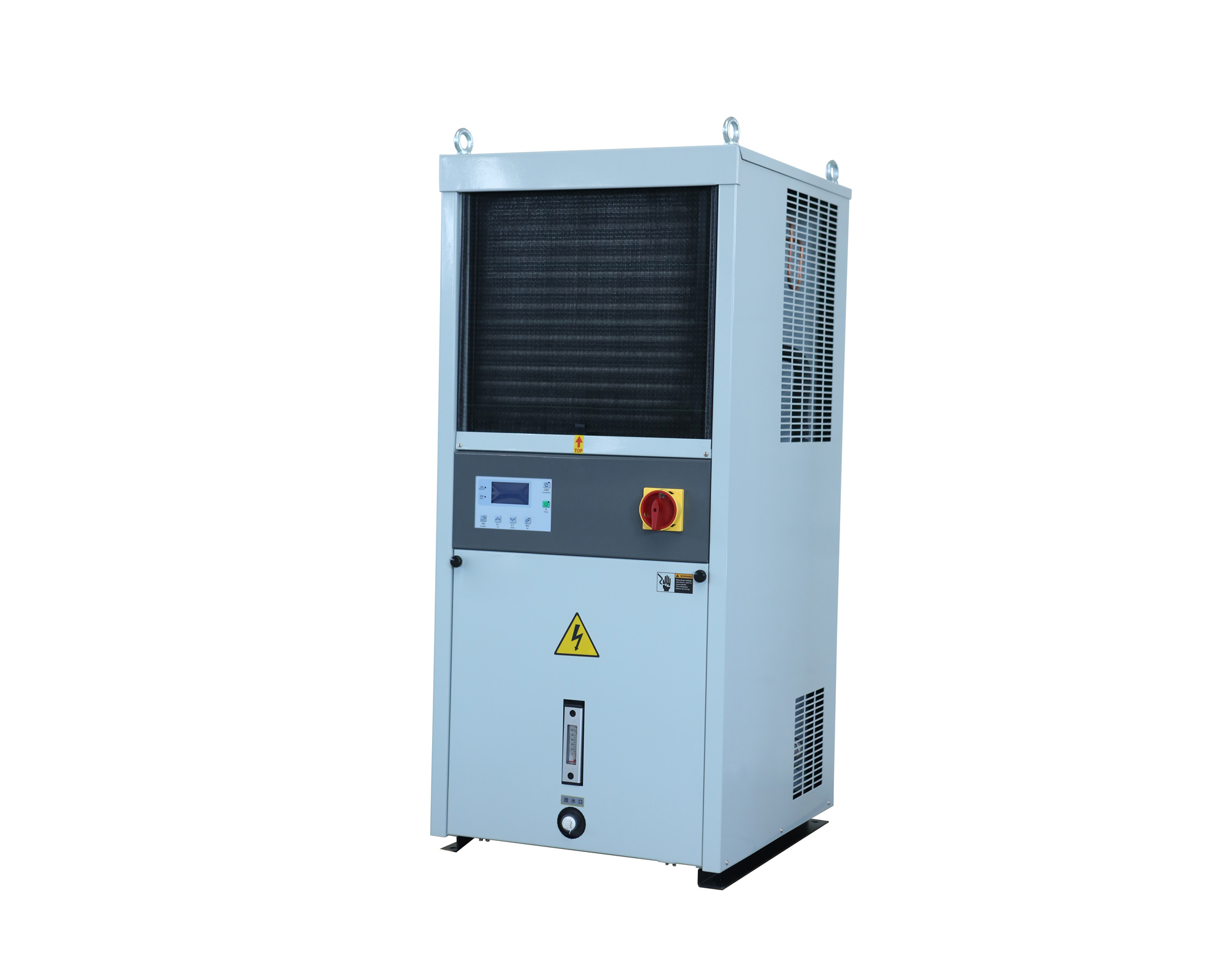

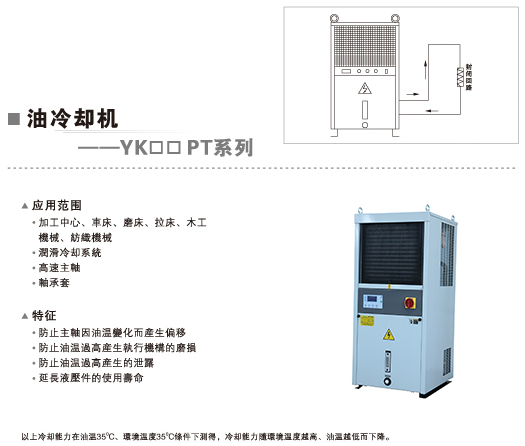

產品名稱：油冷卻機YKPT

（一）、應用范圍
● CNC機床的機械主軸、電主軸；
● CNC機床、油壓機及各類機械設備的液壓站、潤滑站；
● 放電加工設備的加工液冷卻；
● 減速箱的潤滑、冷卻系統，
如：德國ZF減速箱、意大利BF減速箱及自制減速箱、齒輪箱等。
（二）、功能及特性
● 控制系統采用液晶全中文（或全英文）電腦控制器，操作簡單、直觀；
● 具有“固定溫度”和“室溫同調”兩種控制方式，用戶可根據實際需要任意選擇；
提供多種保護功能和無源報警端子，將故障信號反饋給機床的CNC數控系統，對機床實施保護，避免機床損壞；
● 提供機外啟動端子，易于實現機床與油冷機的聯動控制；
● 防止CNC機床的主軸因油溫變化而影響加工精度；
● 防止CNC機床的主軸中心偏移或熱變形，延長機床使用壽命；
● 防止油溫過高引起油質惡化，保持油粘度特性，穩定油壓，避免油震。

選型方法：
主軸冷卻用精密油冷卻機選型方法：
（1）、油溫：主軸冷卻油溫應在20～30℃左右（環境溫度約30℃）；
（2）、油壓：主軸冷卻需要的供油壓力在0.3～0.5MPa左右；
（3）、主軸發熱功率的計算：
P熱= P電機●η
P熱 ―――― 主軸發熱量    kW
P電機――――主軸電機功率   kW
η ―――― 主軸熱損失效率
對于一般機械主軸可按熱損失η=5～8%來計算；
對于高速電主軸可按熱損失η=20～30%來計算。
示例：某機床主軸電機的功率為22kW，系普通機械主軸，試估算機床主軸的發熱量：
P熱=22x（5%～8%）=1.1～1.76kW
通過查油冷機曲線圖：
YK-20C油溫30℃，環境溫度30℃ 時的制冷量為1.9kW，大于主軸發熱功率1.76kW，滿足要求；在供油壓力為0.3MPa時，流量為16L/min。
2、   液壓站選用精密油冷卻機選型方法：
（1）、油溫：液壓站油溫應工作在30～50℃左右(環境溫度約30℃)；
（2）、油壓：液壓站冷卻循環所需要的供油壓力在0.3～0.5MPa左右；
（3）、根據液壓站油泵功率計算發熱功率：
P熱= P電機●η1●η2●η3
P熱 ――――發熱量 kW
P電機――――液壓站電機總功率 kW
η1 ――――軸效率，取值70%～80%
η2 ――――電機的載荷比，根據不同工況取值
η3 ――――熱損失效率，取值70%～85%
對于液壓泵連續工作在高壓狀態的液壓站，估算時η值取上限值。
例：某液壓站油泵功率為9 kW，工作20分鐘，停機（或低壓待機）10分鐘，則發熱量為：
P熱= P電機●η1●η2●η3 =9×80%×（20/30）×80%=3.84 kW
（4）、根據油箱的油溫上升速率推算發熱功率
P熱= CP ●ρ●Vs●ΔT/t
P熱     發熱功率 kW
1kW=860kcal/h ， 1 kcal/h =1.16×10-3 kW
CP   定壓比熱容   kJ●℃ ，液壓油的定壓比熱容1.9674 kJ●℃
ρ   比重（密度） kg/L ，冷卻用油的比重為0.876 kg/L
Vs     總油量   L
ΔT   溫升   ℃
t    時間    S
例：一個液壓站總油量為200L，正常工作時10分鐘油溫從25℃升到了35℃。則液壓站的發熱量為：
P熱= CP ●ρ●Vs●ΔT/t = 1.9674 ×0.876×200×（35-25）/（60×10）=5.745 kW
根據冷卻機的選型原則：精密油冷卻機的制冷量應大于發熱量的20～30%。
故選用：制冷量為7kW的油冷卻機。
（三）、管道阻力計算方法
當油管路尺寸已確定后，請按下列計算式算出管道阻力。
管道阻力：△P=0.595×ν×Q×L/D4
（用于普通液壓油、潤滑油)
P：管道阻力（MPa）
ν：油液運動粘度（mm2/s）             Q：流量（L/min）
L：管道長度                     D：管道內徑
